熱縮管新品|彈性高阻燃耐油熱縮管，及其制備方法

技術(shù)背景

目前,熱縮管的主要材料包括聚烯烴類共聚物﹑橡膠類材料以及其它輔助材料。然而,現(xiàn)有熱縮管雖然具有較好的阻燃性能和環(huán)保性能，但在耐溫、耐油以及耐溶劑方面性能較差，不能適用于汽車、高速列車、軍工及航天行業(yè)等耐溫、耐油和耐溶劑的場(chǎng)所。因此，亟需開發(fā)一種具有優(yōu)良的耐油、耐腐蝕、耐熱性能以及理想的機(jī)械強(qiáng)度的熱縮管產(chǎn)品。

與現(xiàn)有普通熱縮管相比，彈性高阻燃耐油熱縮管具有優(yōu)良的彈性和抗屈撓性，理想的阻燃和耐油性能以及良好的加工和使用性能；不含汞、鎘、六價(jià)鉻等危害性物質(zhì)，滿足歐盟RoHS指令要求；不含鹵素及紅磷,燃燒后不會(huì)產(chǎn)生有毒物質(zhì),對(duì)環(huán)境和人體無(wú)害。

彈性高阻燃耐油熱縮管，其特征在于，烯烴-丙烯酸酯共聚物選自乙烯-丙烯酸甲酯共聚物、乙烯-丙烯酸乙酯共聚物、乙烯-丙烯酸丙酯共聚物﹑乙烯-丙烯酸丁酯共聚物中的任意一種或其任意比例的混合物。納米活性碳酸鈣的粒度為25~100nm。

彈性高阻燃耐油熱縮管及其制備方法。

具體而言，彈性高阻燃耐油熱縮管包含以重量份計(jì)的下列組分：馬來(lái)酸酐接枝聚丙烯10~40份、烯烴-丙烯酸酯共聚物50~80份﹑硅橡膠30~60份、金屬氧化物3~8份、磷酸鹽系阻燃劑3~8份、納米活性碳酸鈣0.5~5份、潤(rùn)滑劑0.5~5份和抗氧化劑0.5~5份。

彈性高阻燃耐油熱縮管的制備方法，其包括如下步驟：

1)按照重量份稱量原料，并混合均勻，得到預(yù)混料；

2)將步驟1)中獲得的預(yù)混料在配備密煉機(jī)的雙螺桿擠出機(jī)上混煉造粒，并在單螺旋擠出機(jī)上擠出，得到管材；

3)將步驟2中獲得的管材于150~170 kGy輻射交聯(lián)，加熱擴(kuò)展2~4倍，并驟冷成型，得到彈性高阻燃耐油熱縮管。

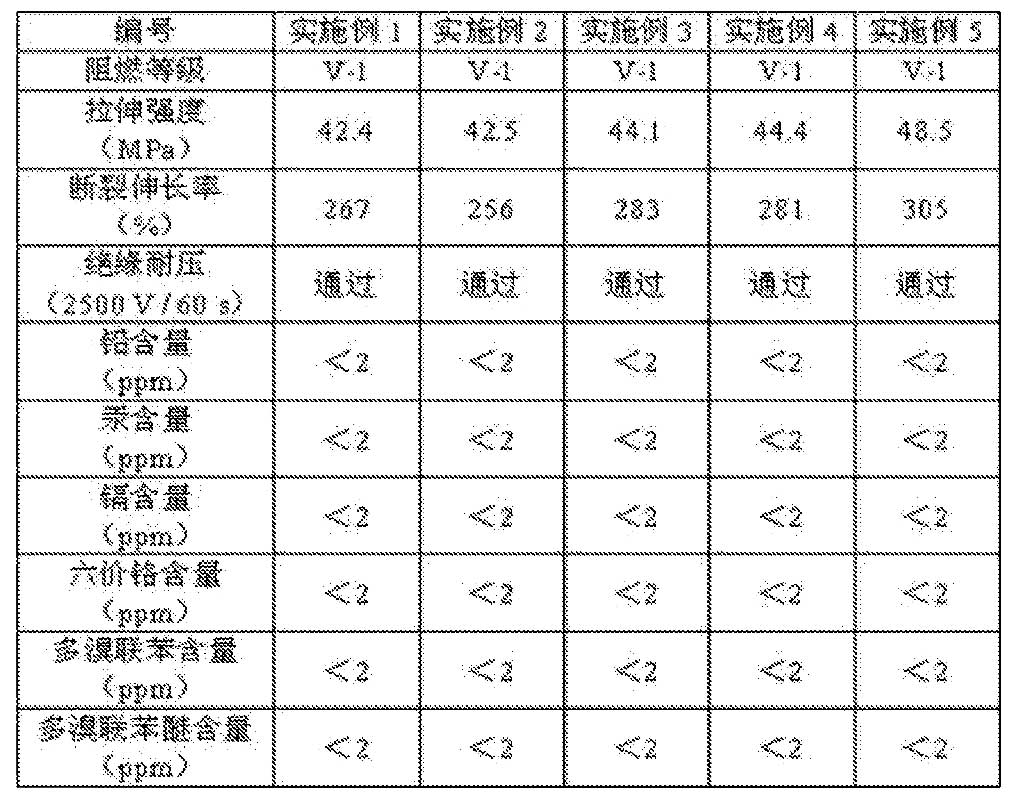

表1．彈性高阻燃耐油熱縮管性能測(cè)試

由上表可知，本彈性高阻燃耐油熱縮管具有優(yōu)良的彈性和抗屈撓性，理想的阻燃和耐油性能以及良好的加工和使用性能；不含汞、鎘、六價(jià)鉻等危害性物質(zhì)，滿足歐盟RoHS指令要求；不含鹵素及紅磷，燃燒后不會(huì)產(chǎn)生有毒物質(zhì)，對(duì)環(huán)境和人體無(wú)害。

前述對(duì)具體示例性實(shí)施方案的描述是為了說(shuō)明和例證的目的。這些描述并非想窮盡，或者將本發(fā)明限定為所公開的精確形式；相反，根據(jù)上述教導(dǎo)，可以進(jìn)行很多改變和變化。對(duì)示例性實(shí)施例進(jìn)行選擇和描述的目的在于解釋特定原理及其實(shí)際應(yīng)用，從而使得熱縮管領(lǐng)域的其它技術(shù)人員能夠?qū)崿F(xiàn)并利用本發(fā)明的各種不同的示例性實(shí)施方案以及各種不同的選擇和改變。


本文由東莞云林原創(chuàng)，歡迎關(guān)注，帶你一起長(zhǎng)知識(shí)！
