云林G-APEX熱縮管用戶白皮書

熱縮管簡介

以下信息將幫助您確定哪種類型的熱縮產品最適合您的應用。它將作為進一步的指南來確保您購買的是正確的產品，它將幫助您確定最具成本效益的解決方案，同時確保您購買的產品能夠滿足您的需求。在本節中，將討論熱縮管的基礎知識。


熱縮管如何工作？

熱縮管采用兩步工藝制造。第一步涉及標準擠壓程序，然后第二道工序使管材可熱收縮。雖然這個二次過程的細節是專有的，但熱量和力量被用來擴大管道的直徑。然后在膨脹狀態下將管子冷卻至室溫。如果管子后來暴露在足夠的熱量下，只要不受限制，它就會收縮到原來的尺寸。

熱縮管在哪里使用？

熱縮管有許多有用的應用。以下是其各種用途的列表：

提供電氣絕緣（覆蓋端子、接頭、電線維修或其他連接器）

捆綁松散的物品（最常見的是線束中的電線）

作為保護性覆蓋物，可防止：磨損、切割、削片、脫皮、擦傷、凹痕。

提供環境密封，保護敏感組件免受可能導致組件氧化和/或腐蝕的水分和化學品等污染物的影響；

提供應力緩解，提供隔熱；

對特定項目進行顏色編碼；

更改對象的表面光潔度；

識別組件（帶有印刷、自定義顏色等）

第 1 步：了解您的應用需求

為您的需求選擇合適的熱縮產品最重要的方面是了解和定義您的應用所需的所有內容。確保您獲得最合適、最具成本效益的產品的唯一方法是充分了解您的應用需求和滿足需求的條件。

尺寸要求

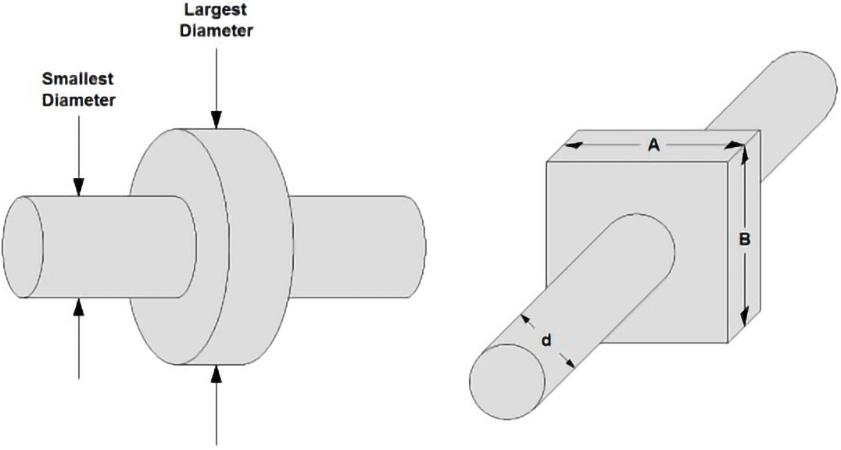

無論您是在電氣應用中使用熱縮管，作為應力消除裝置，保護層還是出于任何其他原因，確定正確的尺寸都至關重要。為您的應用測量的兩個最重要的尺寸是膨脹套管需要滑過的最大直徑和管子在收縮后需要完全覆蓋的最小直徑。這兩個尺寸將在稍后的第 2 步中使用，以幫助您確定管道所需的尺寸和收縮率。如果這些位置中的任何一個具有非圓形輪廓，則需要將非圓形周長轉換為直徑。為此，您必須測量該位置的總周長并將該數字除以π（或 3.14）。這將為您提供一個“有效”直徑，您可以使用它來幫助確定您需要的管道尺寸。對于下頁圖右側的元件，最大直徑等于（A+A+B+B）/π，最小直徑簡單為d。


如何確定熱縮管的尺寸

另一個需要考慮的重要尺寸是最小壁厚。由于應用的電氣要求，可能需要一定的最小壁厚。或者，如果管道將受到過度磨損或磨損，您可能希望壁厚比標準尺寸提供的更重。除了定義所需的最小壁厚外，還需要確定需要該壁厚的直徑。此信息對于在步驟 2 中選擇所需的管道尺寸至關重要。

電氣特性要求

如果您的熱縮管要提供電絕緣或捆綁電線，它可能需要滿足某些監管準則。為了為您的應用選擇正確的產品，您需要知道是否有任何 UL/CSA（美國保險商試驗所/加拿大標準協會）、ASTM（美國測試和材料協會）、AMS（航空航天材料規范）、EU（歐盟），或其他汽車或軍用規范需要滿足。這些指南通常涵蓋常見的電氣要求，例如介電強度和阻燃性。其他可能的電氣要求可能是管道必須不含鹵素或必須由特定材料制成。在選擇熱縮產品之前，請確保您了解所有電氣要求。

操作環境

定義熱縮管應用要求的另一個關鍵步驟是了解熱縮管的運行環境。例如，熱縮管是否會受到過度磨損或彎曲？管道會與油、油脂、燃料、化學品或其他流體接觸嗎？了解管道是在室內還是室外使用也很重要。如果要在戶外使用，它可能會受到過度的紫外線照射。如果它要躺在地上或埋在地下，它可能需要對真菌生長具有出色的抵抗力。最后，可能需要增強的環境密封（如使用襯有粘合劑的熱縮管獲得）來保護管所覆蓋的物體的任何敏感部分。

第 2 步：確定所需的熱縮管尺寸

下一步是為您的應用確定最合適的管道尺寸。使用您在步驟 1 中獲得的測量值，您需要定義以下最適合您需要的管材尺寸：最小擴展內徑、最大恢復內徑和最小恢復壁厚。本節將解釋這些管道尺寸中的每一個以及它們?nèi)绾闻c您在步驟 1 中找到的應用測量相關。

擴大和恢復的內徑

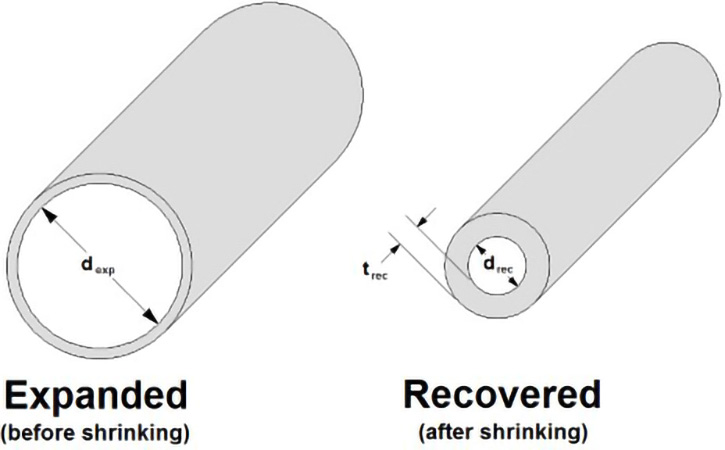

熱縮管傳統上由最小原始("膨脹")內徑和標稱收縮率指定。然而，一份好的熱縮產品數據表不僅會列出管材的最小膨脹內徑和標稱收縮率，還會列出其最大恢復內徑。首先，檢查管道的最小擴展內徑是否大于套管需要滑過的最大直徑（使用您在步驟 1 中進行的測量）。然后，檢查管道的最大回收內徑是否小于需要完全覆蓋的最小直徑（也在步驟 1 中測量）。請參見下圖，該圖說明了這些管道尺寸：


收縮前后的熱縮管

收縮率

如果產品數據表中沒有列出最大收縮ID，您可以使用最小的收縮前的ID 和收縮率進行估算。如果熱縮產品具有 3:1 的收縮比并且最小收縮前ID為18mm，則最大收縮ID應為18/3或6mm。

管壁厚度

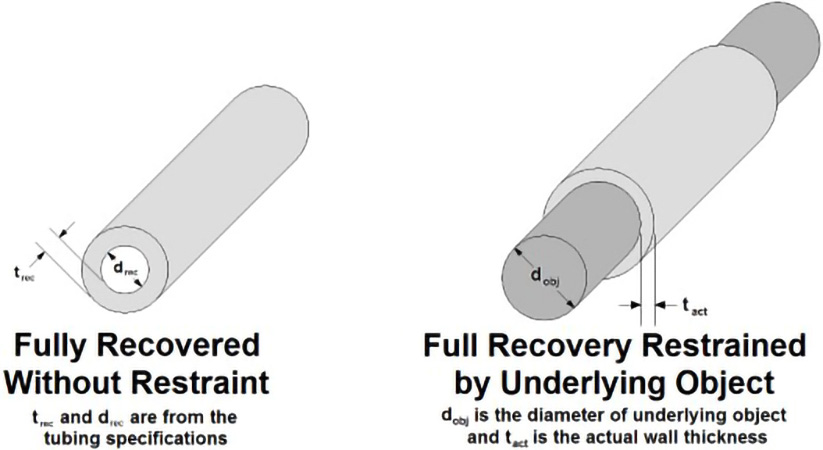

現在您已經確定了所需的最小收縮直徑和最大恢復直徑（或收縮率），您需要確定應用所需的最小收縮壁厚。熱縮產品的壁厚傳統上指定為完全恢復階段的最小厚度（見上圖右側）。因此，為了確定您的熱縮產品所需的壁厚，您必須使用步驟 1 中的另一個測量值：您所需的最小壁厚和所需壁厚的直徑。如果您所覆蓋的直徑大于管道的最大完全恢復直徑，則最終壁厚將小于數據表中指定的值。如下圖所示：


收縮的熱縮管

尺寸 t_rec是當您的熱縮管不受約束地完全收縮時所產生的壁厚。但是，由于您的對象正在阻止管道完全收縮，因此您需要先確定所需的 t_act，然后才能為管道指定 t_rec。兩個厚度尺寸的大致關系如下：

d_rec* t_rec+ t_rec2 = d_obj * t_act+ t_act2

可以使用更簡單的關系來求解 t_rec或 t_act。這是進一步的近似值，但可以用于此目的*：

t_rec= (d_obj * t_act )/d_rec 或 t_act = (d_rec * t_rec )/d_obj

* 如果壁厚較厚，這種關系可能會減少 10-20%。請聯系您的管材供應商，以確保您在給定的厚壁管材尺寸下獲得正確的實際壁厚。

變量

t_act = 收縮到下層物體后的實際壁厚

d_obj = 下層物體的直徑

t_rec = 指定恢復的管道壁厚

d_rec = 指定恢復的管道直徑

長度和縱向收縮

如果管材長度是您應用的關鍵尺寸，則必須考慮縱向收縮。除了在加熱時直徑收縮外，熱縮管的長度也可能收縮。長度減少量取決于直徑減少量以及制造工藝變量，但通常約為原始長度的 15% 或更少。由于縱向收縮率取決于各種管材特性，因此最好從供應商處確定您的熱縮產品的預期縱向收縮率。

第三步：選擇合適的熱縮材料

一旦您定義了應用所需的所有內容并選擇了合適的管材尺寸，您就可以選擇熱縮材料了。通常有多種產品可以滿足您的需求，因此了解每個選項的成本和可用性也很重要。本節將研究如何通過成本和能力來區分每種材料以選擇正確的材料。（關于熱縮材料請參考 熱縮管尺寸和材料 一文）



本文由東莞云林原創，歡迎關注，帶你一起長知識！
