熱縮管是一種新興的絕緣材料，它有獨特的優點。近年來，在電子、電力和家用電器 等部門廣泛采用。本文簡單介紹熱縮管在連接器中的應用。

一、熱縮管簡介
1.1 熱縮機理
絕緣管子在通常情況下進行較大倍數擴張，很容易發生破裂。
熱縮管不但機械強度、耐化學腐蝕、耐 大氣和熱老化等性能大大優于普通的聚乙烯制品，而且，它有一種奇特的“記憶效應”（熱縮管在一定溫度下再加熱時，它會自動收縮成原狀）。

熱縮管通常以聚烯經為基材。聚乙烯是 一種半結晶化的聚合物，在電子束或Y射線輻射下，分子中炭氫鏈斷開產生自由基，不同分子間自由基重新組合，從而在不同鍵之間形成化學鍵——交聯。

經過輻射的聚乙烯管通以熱空氣（其溫度低于材料熔化溫度）使其擴張，然后在保持變形狀態下冷卻，它會產生再結晶，將這種狀態固定下來，即成熱縮管。

如果將熱縮管在自由狀態再加熱，它會收縮到擴張前的狀態。

1.2 熱縮管的類別標記

目前熱縮管的規格品種很多。從熱縮管選用的材料分，有硅橡膠、硅酮橡膠、聚氯乙烯和聚乙烯（有硬狀態、半硬狀態和軟狀態）等。為了便于識別，熱縮管分九種基本顏色， 同時，熱縮管還有阻燃型和普通型。

1.3 熱縮管主要技術特性
保存期限：從生產之日起保存期限為 1年；
使用壽命不低于20年；
阻燃性 達94HB和94V-1級（只對阻燃型）；
電阻率 ≥1014Ω? cm;
耐電壓強度 ≥30kV/mm  (50Hz，1min)。


二、熱縮管在電連接器中的應用
2. 1 結構連接

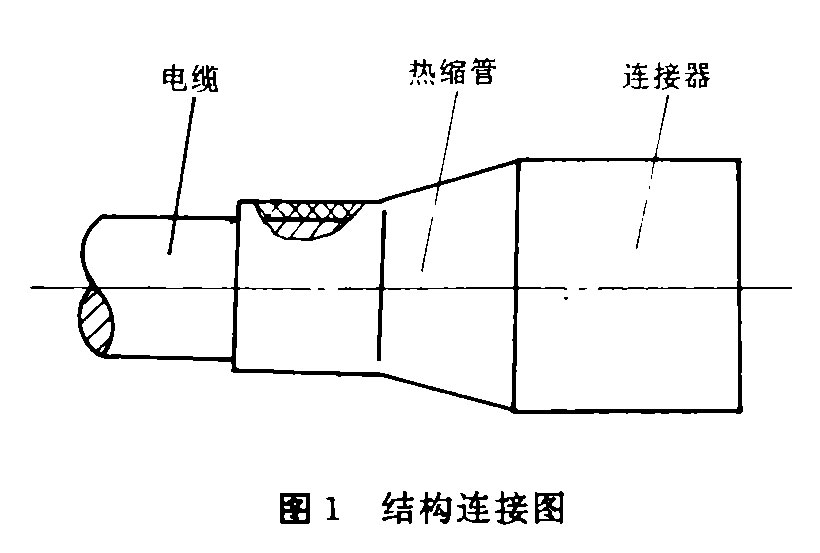

熱縮管可以用于加強電連接器和電纜之間的連接（見圖1）。當電纜和電連接器接好以后，套上熱縮管加熱收縮即可。 這樣可以提高連接部位的連接強度、電氣性能和密封性。 熱縮管收縮時會變硬，所以熱縮管不宜過長，否則將影響使用。 如果在連接部位再加上熱熔膠，其效果更好。 根據有關資料表明，連接部位可承受98MPa大氣壓力．

圖1  結構連接圖

2. 2 作絕緣體
許多接線端子外表面的絕緣體不但形狀復雜，而且壁厚較薄，這種絕緣體的塑料模具很難制造，而采用熱縮管，這個問題即迎刃而解了（見圖2)。應根據連接器技術特性的要求選擇熱縮管的品種規格。

圖2 接線端子圖

2. 3 裝接要點
要保證連接牢固可靠，熱縮管尺寸選擇至關重要。 熱縮管尺寸大小最佳選擇原則是：被保護物的外徑小于0.9X熱縮管收縮前的內徑，大于1.2X熱縮管收縮后的內 徑。熱縮管軸向收縮率約10%～16%，由于熱收縮后端部不規則，要留修剪余量，熱縮管下料的長短要考慮以上兩個因素。 如圖2，套熱縮管時右端要長出零件端面3mm左右，熱收縮后方可保證修平端部。

使熱縮管收縮的加熱工具可用烘箱、噴燈、電吹風或酒精燈等。但要做到受熱均勻，不可過熱。受熱不均勻，會造成熱縮管收縮后管壁厚薄不勻，過熱會燒傷熱縮管外表面。最后擦洗熱縮管外表面時，要選用不會腐蝕其表面的化學溶劑。



三、應用前景
美、英、日等國在開發和應用熱縮管方面處在領先的地位。 目前發展的方向是：多功能、多品種，其應用領域也越來越廣。

雖然我國研制和生產熱縮管的時間不長，但是發展很快。 在射頻連接器上主要用于加強連接器和電纜的連接；在低頻連接器中作為替代絕緣體；熱縮管還可以作為連接器中的密封件。熱縮管在國民經濟其它行業 中也得到廣泛的應用，例如，在通訊行業可以用于加強電纜間連接的連接強度、電氣特性和密封性；在電冰箱中，熱縮管可以加強制冷器銅鋁接頭的連接強度和密封性；在復印機中，熱縮管可以增強電氣連線的連接強度和提高其絕緣電阻與耐壓等。總之，熱縮 管的應用領域可以說深入到國民經濟各個部門，是一個很有發展前途的新興行業。
