熱縮管選用和使用基本指南分集（二）如何選擇熱縮管尺寸

您需要多大尺寸的熱縮管？

有這么多不同尺寸的熱縮管可供選擇，很難選擇合適的尺寸。但是一旦你知道要記住什么，選擇正確直徑的熱縮管實際上是相當簡單的。


挑選熱縮管時最重要的是選擇比您絕緣的最小電線、連接器或組件更小的直徑。

例如，如果您希望收縮外徑為 3 毫米的電線，則您需要使用直徑收縮到 3 毫米以下的熱縮管。

為此，您可以使用 5 mm 直徑的管材，收縮率為 2:1（收縮至 5/2=2.5 mm），或使用 8 mm 熱縮管，收縮率為 3:1（收縮至 8/3=2.6 mm）。最后重要的是熱縮管在收縮后緊緊地貼合在電線/連接器/組件周圍。

就收縮前的直徑而言，您希望它比您所覆蓋的最大組件至少大 20-30%。這樣，您就可以輕松定位它。

收縮前和收縮后的直徑

購買熱縮管時，您可能會看到熱縮后和未收縮的直徑稱為收縮前和收縮后直徑。

廠商供應的直徑是從工廠出廠的熱縮前的直徑，而收縮后的直徑是從加熱和收縮中恢復后的管材直徑。

收縮率

熱縮管的收縮率只是供應（未收縮）直徑除以熱縮（收縮）直徑。例如，供應直徑為 8 mm 和回收直徑為 4 mm 的熱縮管具有 2:1 的收縮率。

例如，在需要更緊密配合的應用中，或者當您需要在比其連接的電線大得多的連接器上滑動熱縮管時，較高的收縮率可能很有用。

最流行的熱縮比例是 2:1，其次是 3:1，然后是 4:1。您可以找到高達 6:1 和低至 1.2:1 的熱收縮率，但對于非常專業的應用來說，這些都是非標準尺寸。


計算熱縮尺寸

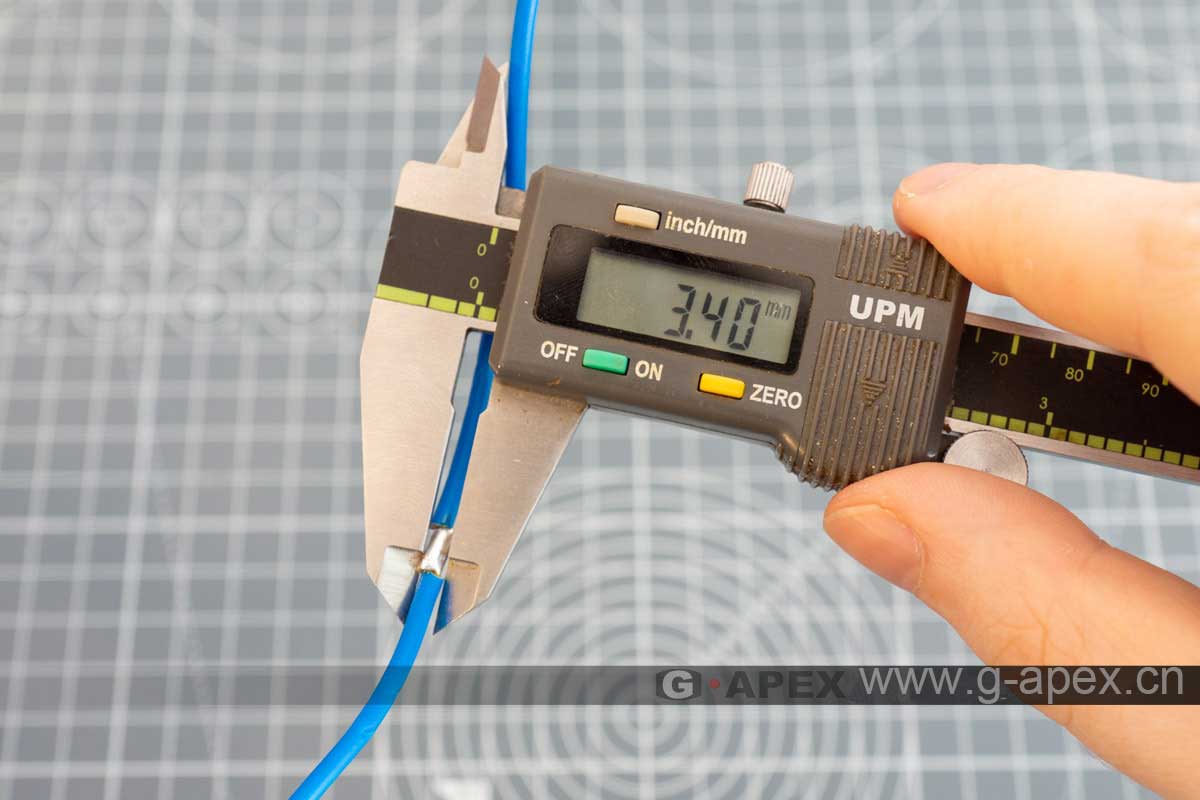

測量要絕緣的組件的直徑。 數顯卡尺最適合這一點。

將此測量值乘以 1.25，以便熱縮管有足夠的間隙移動。在上圖中的示例中，這將給我們 3.4mm × 1.25 = 4.25mm。

選擇未收縮直徑大于第 2 步中數字的熱縮管，以及小于第 1 步中數字的收縮直徑。在我們的示例中，收縮比為 2:1 的 6mm 管材會很好地工作。它足夠大（> 4.25mm）可以在電線上滑動，收縮后直徑小于4.25mm。

熱縮線規參考指南

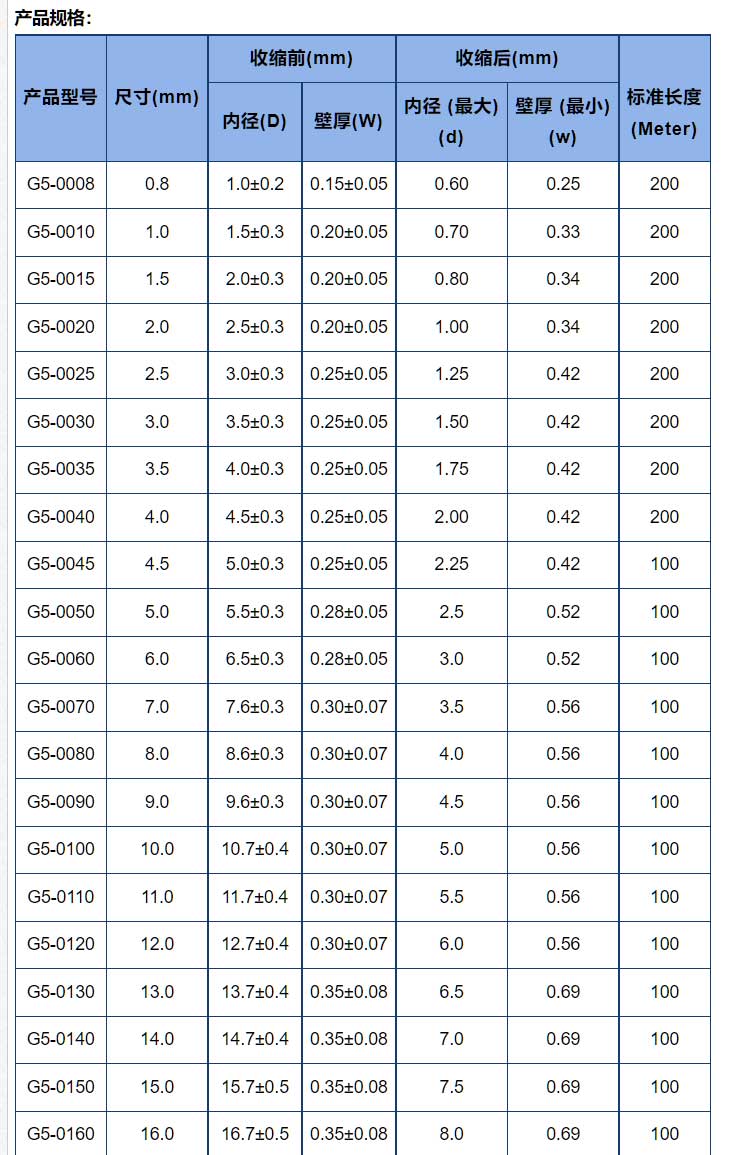

對于簡單的電線絕緣工作，您可以使用下面的查找表來查看每種線規所需的熱縮管尺寸。


不同的電線絕緣層具有不同的厚度，因此電線的外徑可能會略有不同，具體取決于它所具有的絕緣類型。我們在制作上表時已經考慮到了這一點。

通常，線規以小寫字母印在電線的側面。如果不清楚，可以使用線規測量工具或數顯卡尺結合查找表來確定尺寸。

除非您需要大量單一直徑的收縮管，否則最好的方法是只購買最常見尺寸的短長度的熱縮管。這些通常會持續一段時間，并確保您手頭總是有合適尺寸的熱縮管。


如果“常規”熱縮管對您來說已經足夠了，那么帶有 2:1 收縮比管材的常規熱縮管將滿足您的需求。如果您需要防水的連接（用于船、汽車、遙控設備等），3:1 帶粘合劑的熱縮管會更好。

這些熱縮管G-APEX均有供應。
