里本道夫等等發明了圖 16 所示的擴張裝置，該裝置由外板、密封墊、加熱室和冷卻室構成。擴張方法為內壓擴張。擴前管內部通入壓縮空氣，加熱介質也有壓力并且與壓縮空氣相同，由于擴前管內外壓力相同，因此在加熱階段不會擴張。當擴前管到達小孔位置時，其外部的壓力通過小孔與大氣聯通，完全泄掉，擴前管在內部壓力作用下得到擴張，擴張以后進入冷卻室冷卻，得到熱縮管。加熱介質在加熱室加熱，保持溫度恒定。該裝置的特點是：擴張只依靠內壓，不需要真空，擴張力大，能夠提高熱縮管的輻射劑量，縮短熱縮管使用時的熱收縮時間，提高使用效率。另外輻射劑量大，熱縮管的收縮力也大，能夠提高其絕緣密封的可靠性。

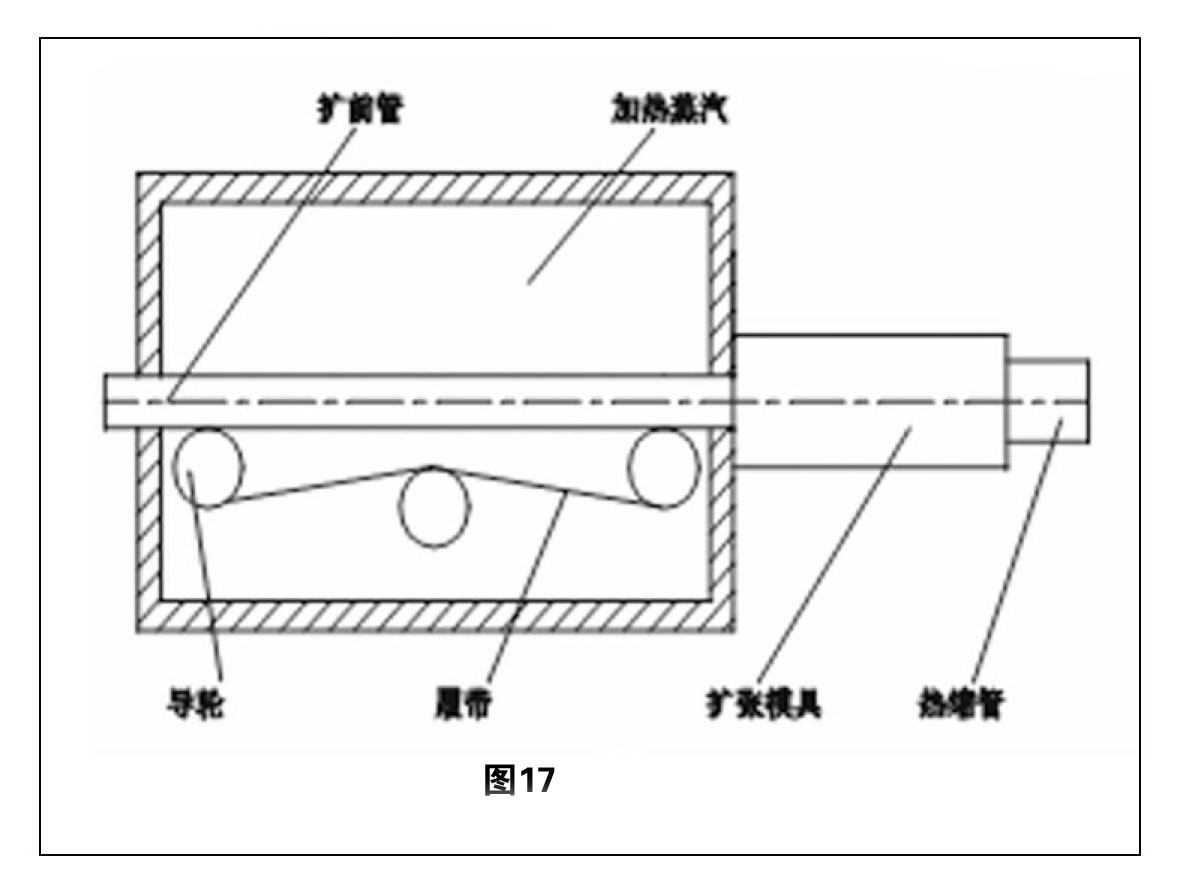

村上哲夫等發明了圖 17 所示的擴張裝置，該裝置的特點在于：使用水蒸汽加熱，克服了使用甘油加熱帶來的擴前管上浮問題，加熱均勻，加熱速度快。在加熱器內裝有履帶，擴前管處于履帶上面，由履帶帶動自左向右運動，加熱器內由于有履帶帶動，擴前管不會產生不均勻的拉伸，能夠保證熱縮管的軸向收縮率。擴張方法為內壓與真空聯合擴張。當蒸汽溫度98±1℃，擴張速度 13m / min ，擴張內壓0.1MPa ，擴張比為 2 ，制得的熱縮管的內徑2.5MM ，壁厚0.19MM ，軸向收縮率為 8 ％。其他條件完全相同，只是加熱器內沒有履帶，則制得的熱縮管軸向收縮率為 15 % ，由此可見，履帶對熱縮管的軸向收縮率影響非常大。

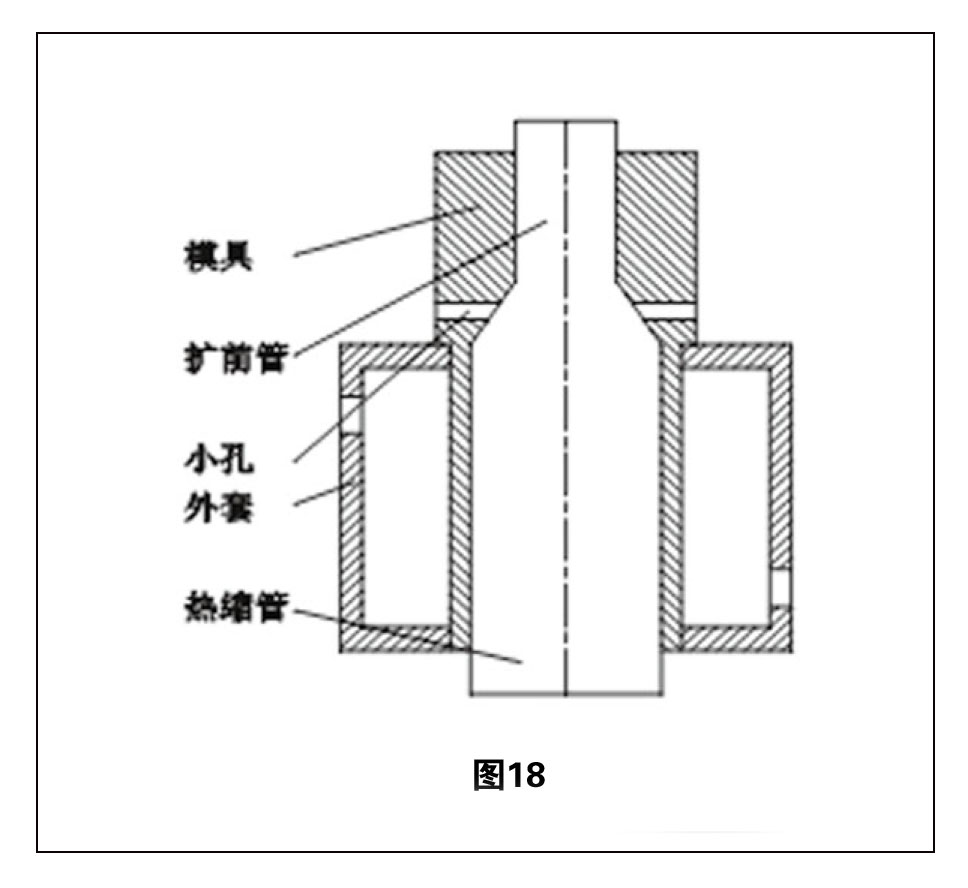

圖 18 是一種內壓擴張裝置，主要由模具和外套構成，模具上有小孔，當擴前管到達該處時，其外部的壓力從小孔處與大氣連通，變成大氣壓，擴前管在內部壓力作用下擴張。外套內有冷卻水，對熱縮管進行冷卻。其優點與圖 15 相同，結構簡單，制造成本低。

4 結語

內壓擴張的擴張能力強，制造的熱縮管收縮力大，收縮速度快，絕緣密封安全可靠。內壓與真空聯合擴張，采用雙真空室、真空室內沒有模具以及在模具兩端增加密封手段，擴張穩定性好，制造的熱縮管軸向收縮率小。具有錐面的擴張模具，能夠控制熱縮管膨脹速度，防止其自由膨脹，制造的熱縮管軸向收縮率小，壁厚均勻性好。模具內的潤滑液能夠減小熱縮管與模具的摩擦力，降低熱縮管的軸向收縮率。
