德國軌道車輛防火測試標準 DIN 5510-2:2009-05 / DIN 5510-2

1.標準名稱---德國軌道車輛防火測試標準 DIN 5510-2:2009-05 / DIN 5510-2

DIN 5510-2:2009-05: preventive fire protect in railway vehicle parts 2: Fire behaviour and fireside effects of material and parts-Classification, requirements and test methods.

DIN 5510-2:2009-05:鐵路車輛防止燃燒－第2部分：材料和構件的燃燒特性和燃燒并發現象-分類、要求和測試方法

生效日期:

本標準自2009年5月1日開始生效

引入期:

自2012年5月1日起，2009年5月1日之后研發的車輛必須遵循本標準。

過渡期:

最晚自2014年5月1日起，仍只可供應符合本標準的車輛。

2.標準適用范圍—DIN 5510-2:2009-05軌道車輛材料防火測試

本標準適用于軌道車輛，這些車輛屬于鐵路建設和運營規定（EBO）、窄軌鐵路建設和運營規定（ESBO）、磁懸浮鐵路建設和運營規定（MbBO）以及有軌電車建設和運營規定（BOSstrab）的有效范圍。本標準已規定了如下目標：

--燃燒特性和燃燒并發現象的分類，

--對此必要的測試方法

--為了預防火災，對制造車輛所用材料及構件的燃燒特性和燃燒并發現象的必要要求。

3.標準概述—DIN 5510-2:2009-05軌道車輛材料防火測試

為了對材料和構件的燃燒特性和燃燒并發現象（煙霧形成、熔滴特性）進行分類，從而產生了易燃性、冒煙和熔滴等級并以允許曝光時間的形式確定毒性指數。

這些等級用來確定對制造車輛所用材料和構件的易燃性和燃燒并發現象的要求。

4.DIN 5510-2 德國機車防火測試主要關注如下方面：

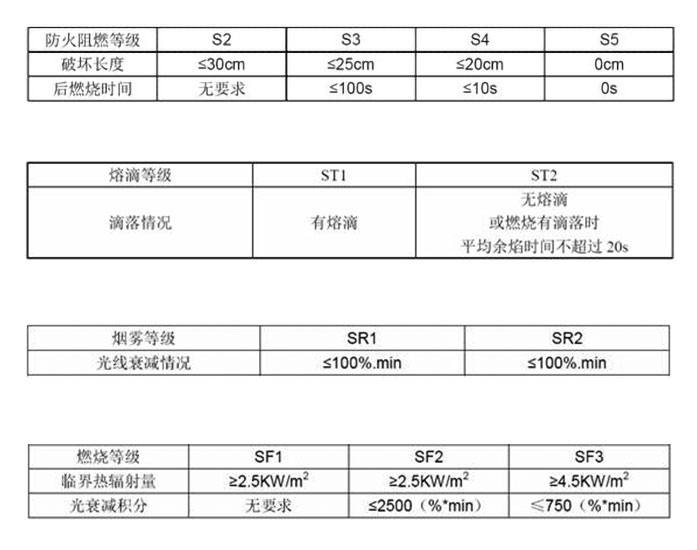

4.1燃燒等級測試

(1) S1燃燒等級測試--（拉手、扶手等）小部件

測試方法: DIN 53438-1、DIN 53438-2、DIN 53438-3

等級評定: 從噴燈火焰擊中點開始測量，小元件上形成的焰峰不超過15cm

(2) S2-S5燃燒等級測試—一般機車材測試

測試方法: DIN 54837 –鐵路車輛用材料和構件—燃燒特性測試定

等級評定: S2-S5，ST1-ST2，SR1-SR2)

(4)電線電纜DIN5510-2等級測試

測試方法:

DIN EN 60332-1-2 單根電纜垂直火焰燃燒測試

DIN EN 50266-2-4 / DIN EN 50266-2-5 多根成束垂直火焰燃燒測試

DIN EN 61034-1 / DIN EN 61034-2 煙密度測試

(5)座椅燃燒等級測試

測試方法: DIN EN 1201-1和DIN EN 1201-2

(6)電子元器件防火等級測試

測試方法: DIN EN ISO 4589-2 或者DIN EN 60695-11-10

等級評定: 氧指數OI≥28% 或者30%

4.2毒性測試

測試方法:

DIN EN ISO 5659-2

DIN EN 50305 Se 9.2

等級評定: FED(tzul)≤1或者CIT≤10

4.3煙的發展等級測試:

進行燃燒試驗時, 如果燃燒等級為S2-S5, 還需進行煙的發展等級測試.

測試方法: DIN 54837

等級評定: 未達到SR1，SR1、SR2

未達到SR1: ＞100(%*min)；SR1: ≤100(%*min)；SR2: ≤50(%*min)

4.4熔滴等級測試:

在根據DIN 54837進行試驗時，需要確認材料會不會產生熔滴滴落現象。

測試方法: DIN 54837

等級評定: ST1-ST2

ST1: 產生熔滴，ST2: 未產生熔滴或者熔滴不滴落。

4.5主要測試項目及標準

可燃性分類：S1-S5，SF1-SF3

煙的發展分類：SR1-SR2

煙的分類：ST1-ST2

煙霧毒性測試：EN 5659-2

電線電纜多根垂直火焰燃燒:DIN 50266-2-4 / DIN50266-2-5

電線電纜多根垂直火焰燃燒: DIN EN 60332-2-24 / DIN EN 60332-2-25

電線電纜煙霧濃度:DIN EN 61034-2

電線電纜單根垂直火焰燃燒:DIN EN 60332-1-2

電線電纜燃燒產生氣體的酸度測試: DIN EN 50567-2-1 / DIN EN 50267-2-2 / DIN EN 50267-2-3

電線電纜套管測試: DIN EN 60684-2

5.DIN 5510-2:2009-05機車防火測試主要測試標準：

德國機車防火測試

DIN 5510-1 鐵路車輛預防燃燒、燃燒保護等級、燃燒防護技術措施和說明

DIN 5510-2 鐵路車輛的防火保護—分類、要求和測試方法

DIN 5510-4 鐵路車輛預防燃燒：車輛結構設計；安全技術要求

DIN 53438-1 可燃材料試驗—燃燒器的燃燒特性；一般參數

DIN 53438-2 可燃材料試驗—燃燒器的燃燒特性—邊緣燃燒

DIN 53438-3 可燃材料試驗—燃燒器的燃燒特性—平面燃燒

DIN 54332 織物試驗—測定織物燃燒特性

DIN 54333-1 織物試驗—燃燒特性測定；水準方法；邊緣燃燒

DIN 54341 鐵路車輛座椅試驗—用紙墊測定燃燒特性

DIN 54837 鐵路車輛用材料和小構件試驗—測定氣體燃燒器的燃燒特性

ISO 9239-1 地板防火性能測試-第1部分:輻射熱源的燃燒性能的測試

EN 5659-2 煙密度及毒性測試

DIN EN 50266-2-4 電線電纜多根成束垂直燃燒測試（電纜直徑≥12mm）

DIN EN 50266-2-5 電線電纜多根成束垂直燃燒測試（電纜直徑＜12mm）

DIN EN 61034-2 電線電纜煙密度測試

DIN EN 60332-1-2 電線電纜單根垂直火焰燃燒

DIN EN 60332-3-24 電線電纜多根成束垂直火焰燃燒測試

DIN EN 60332-3-25 電線電纜多根成束垂直火焰燃燒測試

DIN 66082 織物產品燃燒特性—幕布材料和窗簾材料

DIN 66084  枕墊復合材料燃燒特性測定

BOStrab 有軌電車建造和運行規定

EBO 鐵路建造和運行規定

6.DIN 5510-2 / DIN 5510軌道車輛材料如下

橡膠產品、密封條

天花板、吊頂、吊頂覆蓋物

墻體、墻體覆蓋物

紡織品、無紡布、窗簾、遮陽產品

座椅、座椅裝飾

地板（PVC、橡膠、鋁蜂窩板等）地面材料

發泡材料（海綿、三聚氰胺泡沫）

粉末涂料、膠粘劑、顏料、光油

玻璃鋼復合材料、SMC片材

防火膠水

門、窗及門窗框架

扶手、拉手、頭枕、可折疊護套、小開關等小部件

連接器、連接設備

加熱管、冷卻管、波紋管、空調管

其它機車材料

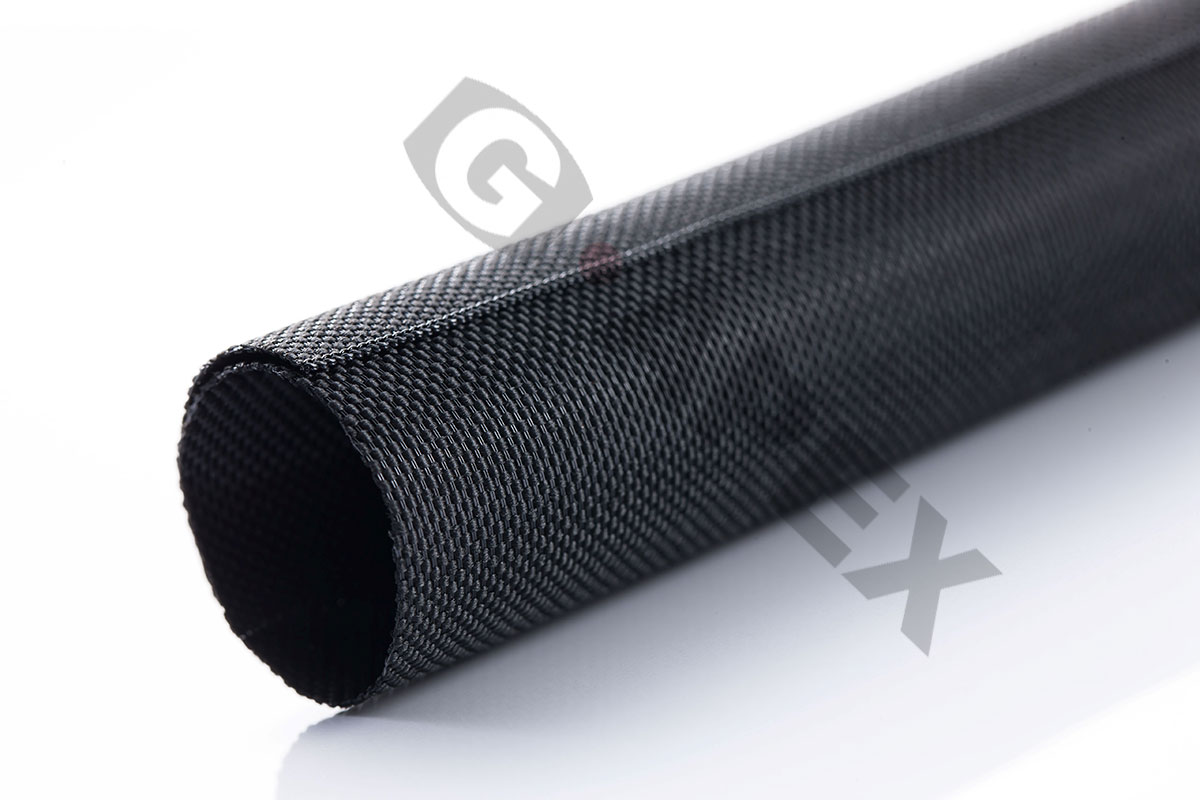

G-APEX，BS3000汽車線束用卷式編織管符合DIN 5510-2德國軌道車輛防火測試標準
