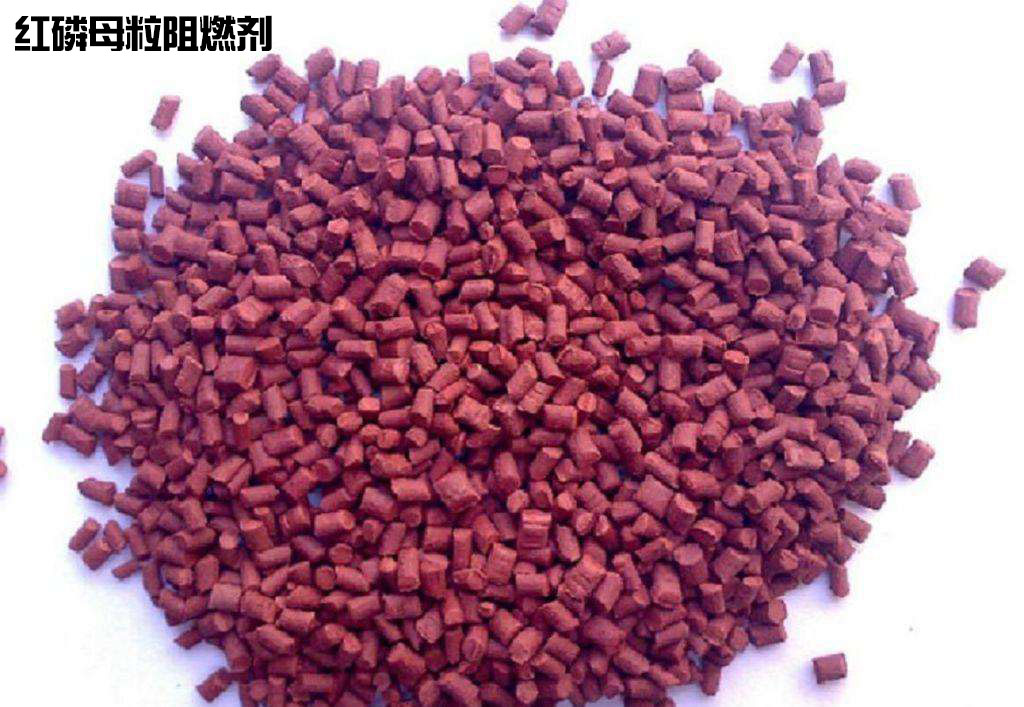

紅磷是一種高效的無毒的阻燃劑，尤其是用在塑料上，它作為阻燃劑已有30多年的歷史。紅磷的高效性，見證于它的阻燃機理；加入它的聚合物燃燒時，歷經一系列變化生成聚偏磷酸；它是又粘又薄的膜，緊緊包裹在聚合物表面，隔絕空氣中的氧使燃燒停止。另外，磷酸，偏磷酸，聚偏磷酸，都是強酸，它們可按形成碳正離子模式，對聚合物（尤其是含氧聚合物）進行脫水成炭，增加阻燃作用。

可是紅磷燃燒時會釋放出有毒的刺激性煙霧，腐蝕人的皮膚和粘膜，危害人的健康，紅磷搭接在線路板的正負極之間，還會與線路板上的金屬銅、銀發(fā)生電化學反應，將線路板的正負極接通，造成線路板故障。于是2007年6月蘋果公司發(fā)布了“蘋果無鹵規(guī)格書”， 在全球率先提出限制紅磷的使用。可是由于沒有合適的阻燃劑替代紅磷，因此現(xiàn)在的實際情況是要么繼續(xù)使用紅磷作為阻燃劑，要么不使用紅磷，但是阻燃效果特別差。因此，提供一種無紅磷并且阻燃效果好的熱縮管材實乃業(yè)界的熱切期望。

什么是紅磷，無鹵無紅磷阻燃熱縮管及其制備方法

我們要解決的技術問題在于克服現(xiàn)有的熱縮管使用紅磷容易引發(fā)故障的缺陷，提供一種無紅磷并且阻燃效果好的熱縮管材及其制備方法。為了解決上述技術問題，G-APEX熱縮管提出以下技術方案一種無鹵無紅磷阻燃熱縮管， 其由按照重量計的以下成分組成：
基本樹脂 100份；
三聚氰胺磷酸酯60— 80份；
三聚氰胺氰尿酸 10 — 20份；
季戊四醇10-20份；
復合抗氧劑1-3份；
潤滑劑2-5份；

所述基本樹脂為下述物質中的一種或多種的混合物低密度聚乙烯；乙烯-丙烯酸甲酯共聚物；乙烯-丙烯酸乙酯共聚物；乙烯-丙烯酸丁酯共聚物；乙烯-醋酸已烯共聚物； 乙烯-辛烯共聚物；三元乙丙橡膠；
所述復合抗氧劑為四[β_ (3，5-二叔丁基-4-羥基苯基)丙酸]季戊四醇酯與硫代二丙酸二 (十八)酯按照I :1復配而成。上述技術方案的進一步限定在于所述潤滑劑為下述物質中的一種或多種的混合物聚乙烯蠟、硬脂酸鋅。

G-APEX熱縮管將為無鹵無紅磷環(huán)保熱縮管事業(yè)持續(xù)作出供獻。
