在電路設計中不是重要器件，但在電路中卻起到保護電路與重要器件的作用。但只有根據合適的尺寸再選擇雙壁熱縮管，才能最大程度上實現對電路的保護。在本篇文章當中，小編將為大家介紹雙壁熱縮管有哪些基礎參數。

以G-APEX熱縮管的PE雙壁熱縮管為例。分別對參數進行介紹。

1、雙壁熱縮管內徑
我們知道套管的橫截面是圓柱管狀，內徑就是管壁內直徑的大小，即內壁之間的距離大小，我們通常用Φ這個字母來表示，因?yàn)棣翟诠こ躺隙际怯脕順?biāo)注直徑的，然后后面跟上一個數字，表明內徑的值，單位默認不寫的話都是MM毫米，比如說Φ6。

2、雙壁熱縮管壁厚
第二個參數壁厚指的是管壁的厚度，內徑體現的是管子的大小，這個壁厚指的是什么呢？直觀的來講就是一個東西的厚薄，那么厚薄影響什么東西呢，我們知道雙壁熱縮管起到的作用是絕緣防護，那么厚薄影響的就是絕緣防護的大小，我們都知道衣服厚了，那么防寒保暖的作用就大，衣服薄了御寒的能力就小，所以雙壁熱縮管的壁厚影響的就是它的防護能力，所以綜合來說，越厚的雙壁熱縮管其機械防護能力越好。

3、雙壁熱縮管收縮率
雙壁熱縮管加熱會收縮，而只有收縮的東西才會有這個參數，收縮率有的時候也叫做熱縮率，熱縮比率，雙壁熱縮管熱縮倍率等等，它指的是雙壁熱縮管在常溫下的直徑比如說Φ6，在加熱縮完后的直徑比如說Φ3，那么我們所說的收縮率就是雙壁熱縮管在收縮前的內徑與收縮后內徑的比值，也就是說6/3=2/1，這個2:1就是套管的收縮率，收縮率體現的是雙壁熱縮管收縮能力的大小，收縮率越高，熱縮套管完全收縮后越細。如果說雙壁熱縮管收縮前是Φ6，收縮后是Φ2，只有兩個毫米的大小，那么它的收縮率就是6:2，也就是3:1。假如說收縮后是1.5mm，那么收縮率就是4:1，常見的雙壁熱縮管收縮率有2:1、3:1、4:1；談到收縮率，緊接著我們還要繼續談到壁厚，就像牛皮筋一樣，把它拉長了壁厚會薄，回縮后壁厚就厚，同樣的雙壁熱縮管收縮后，壁厚也會增大，對于雙壁熱縮管來說，更重要的壁厚是指雙壁熱縮管收縮之后的壁厚，因?yàn)槭湛s后才是我們雙壁熱縮管真重工作狀態下起到保護作用的這么個狀態。我們所說的雙壁熱縮管收縮率指的是徑向收縮率，因?yàn)樵瓌t上對于雙壁熱縮管而言，縱向發生改變很少，幾乎可以忽略。

4、雙壁熱縮管起縮溫度
從表面上來講就是雙壁熱縮管開始起收縮反映時的溫度。我們拿雙壁熱縮管開始加熱，加熱到雙壁熱縮管開始起某一反應時，剛剛開始有收縮反映時的溫度，一般的PE熱縮套管開始的起縮溫度為84℃。



5、終縮溫度
雙壁熱縮管終縮溫度指的是熱縮管終了收縮這時的溫度，可以使雙壁熱縮管達到完全收縮的溫度，比如說我們雙壁熱縮管加熱到84℃，它不像牛皮筋，我只要把它撐到多大，一松手牛皮筋立馬完完全全的彈回去，回到原狀。而我們的熱縮管不是這個樣子，把它加熱到84℃它不會像牛皮筋立馬變回原來的形狀，我們的雙壁熱縮管收縮是一個漸變的過程，我們把雙壁熱縮管加熱到84℃，它只是剛有收縮反映，不能使雙壁熱縮管完完全全的收縮完畢，我們必須要繼續加熱，把它加熱到終縮溫度，假如是120℃，那么才能使它完全收縮。

6、雙壁熱縮管工作溫度
這個溫度是貫穿雙壁熱縮管重要的一個參數，工作溫度有時也指額定溫度，就是指套管能夠正常的、連續的工作的溫度，前面兩個溫度是指加工雙壁熱縮管能夠起收縮反映時溫度，我們還是用Φ6雙壁熱縮管舉例。
把雙壁熱縮管用熱風槍慢慢加熱，當溫度開始達到84℃，雙壁熱縮管開始起收縮反映，然后慢慢收縮到Φ5、Φ4，當溫度達到終縮溫度120℃，雙壁熱縮管完全收縮到Φ3，緊緊地縮在物體上面，然后加工加熱這個過程就結束了，然后把套上雙壁熱縮管的這個零部件安裝到空調等上面，進行正常的工作，它的正常工作環境，比如說我們套管的正常工作溫度為-55℃到125℃，因?yàn)槲覀冎溃芏鄷r候產品會銷售到各地去，有的地方環境比較寒冷，有的地方比較炎熱，那么它都有一定的適用范圍，我們的產品溫度的標稱就表明其在這個溫度下都是可以正常使用的，一旦超過正常使用溫度就不一定能夠保證壽命，不一定能正常工作，我們這里說的正常溫度就是雙壁熱縮管能夠起到絕緣防護的，超過這個溫度就不一定能夠起到作用。



7、雙壁熱縮管顏色
雙壁熱縮管顏色就不用多說了，都有常規的可供挑選，最為常見的雙壁熱縮管顏色為黑色和透明色居多。

8、雙壁熱縮管膠

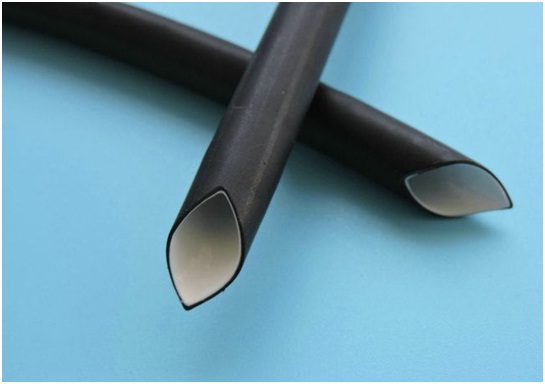

之所以叫做雙壁熱縮管是因?yàn)闊峥s管內部涂有一層膠，這種膠是熱熔膠，常溫下為固體，遇熱后即會融化變?yōu)橐后w膠。從表面看，雙壁熱縮管的熱熔膠顏色為白色和透明水色居多，一般白色的熱熔膠耐溫等級較高。

本文對雙壁熱縮管當中的7種基礎知識參數進行了全面的介紹，在挑選雙壁熱縮管之前，不妨花上幾分鐘來閱讀文本，以便進一步了解雙壁熱縮管的參數、規格、尺寸等，方便我們根據設計實際情況來進行設計。
